За продукта

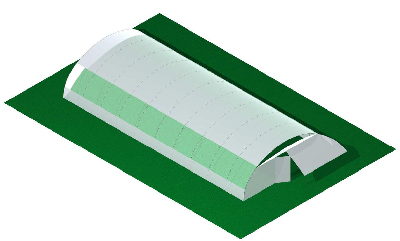

 Конструкцията на тунела е стоманено тръбна, модулна. Дължината на полиетиленовия тунел на практика е неограничена и зависи от нуждите на клиента. Използваните елементи в тунелната конструкция са горещо поцинковани, като използвания за това процес е модерен и осигурява цинково покритие от 275 г/м², което гарантира липса на корозия и покрива европейските стандарти за качество UNE 36130 и EN 142-79.

Полиетиленовия тунел е предвиден за следните основни натоварвания:
• вятър – 120 км/ч
• натоварване от растенията – 25 кг/м²
• натоварване от сняг – 20 кг/м²

Дъговидната покривно-стенна арка е с размери ширина - 9.3 м и височина - 3.4 м . Изработена е от тръба 60 мм х 1.5 мм. Предвидена е подпокривна греда – обтегач и вертикална колонка (поп) със размери 40 мм х 1.5 мм. Закрепването става с метални скоби и крепежни елементи. Това завършва покривната ферма. Точните размери могат да се видят от следния Чертеж 1.

Двата края на арките се анкерират към земята с бетон. С един кубик бетон могат да бъдат запълнени около 25 стъпки - Чертеж 2.

Отделните арки се разполагат през два метра дължина и се закрепват помежду си с по 5 пръта - 2 по земята един на билото и два по средата н а арката. Между първите и последните двойки арки са предвидени по 6 противоветрови разпънки, както и допълнителни укрепващи пръти. По-добра представа може да се получи от следния Чертеж 3.

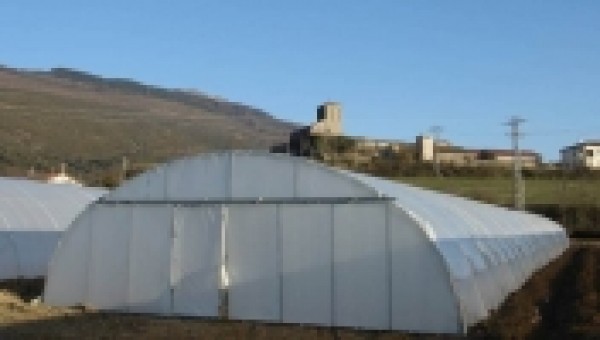

Полиетиленовия тунел е оборудван с 4 челни проветрителя и 2 надлъжни по цялата дължина на конструкцията. Всички проветрители могат да бъдат оборудвани с мрежи против насекоми и вредители. Челните и странични проветрители се обслужват ръчно. Следните снимки и диаграми дават представа.

Оранжерийния тунел се покрива със стабилизиран, UV защитен полиетилен с дебелина 200 микрона. По дължината на тунела са опънати 34 линии тел за допълнително укрепване на полиетилена.
Предвидена е система за закрепване на полиетиленовото фолио, която осигурява много добра, здрава и безопасна сглобка. Във всеки един момент, полиетилена може да се монтира и демонтира, без да се получат разкъсвания или дупки по полиетиленовото фолио.
Системата е съставена от стоманени М профили, които чрез болтове, снабдени с неопренови накрайници, се закрепва към тръбната конструкция. Така се намаляват вибрациите, предизвикани от вятъра. Полиетиленовото фолио се закрепва безопасно и здраво към тунелната конструкция чрез специални PVC, UV защитени клипсове и затварящи профили

Характеристики

• Конструкцията на тунела е стоманено тръбна, модулна. Дължината на полиетиленовия тунел на практика е неограничена и зависи от нуждите на клиента. Използваните елементи в тунелната конструкция са горещо поцинковани, като използвания за това процес е модерен и осигурява цинково покритие от 275 г/м², което гарантира липса на корозия и покрива европейските стандарти за качество UNE 36130 и EN 142-79. Полиетиленовия тунел е предвиден за следните основни натоварвания: • вятър – 120 км/ч • натоварване от растенията – 25 кг/м² • натоварване от сняг – 20 кг/м²

Техническа информация



Тунел 9,3 m ширина	1
Обща ширина l (m)	9,3
Дължина (m)	Модул през 2 м
Височина на обтегача (m)	2,2
Височина на арката (m)	3,43
Разстояние между арките (m)	2
Разстояние между обтегачите (m)	2
Профил М за захващане на полиетилена	5
Тел по дължина	34 линии
Врати	2 броя
Челни стени	Отварящи се
Вид покритие	Полиетилен 200 микрона
Други опции	Обтегачи на 2 м
